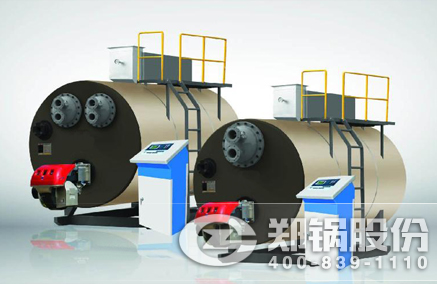

燃气真空热水锅炉的下半部结构与普通锅炉一样 ，由燃烧室与传热管组成；其下半部装有热媒介（炉水） ，上部为真空汽室 ，其中插入了U型管（或直管型）热交换器。由于锅炉整体是在负压状态下运行 ，故绝对宁静。炉内的热媒介（炉水） ，在锅炉运行的全历程中 ，不进、不出、不增、不减 ，只关闭在锅炉的真空室内 ，在锅炉的传热管与热交换器之间通报热量。炉内的热媒介是完全脱氧的纯净水 ，无腐化 ，无水垢 ，使锅炉寿命长达20多年甚至更长。综上所述 ，具有如此性能的锅炉 ，其自然的生长趋势就是替代古板的锅筒式与锅壳式锅炉。
产品用途：
该炉可供应差别温度、差别用途的热水 ，如中央空挪用水、卫生热水、工艺热水等。
产品结构：
1.锅炉本体：真空燃气锅炉本体的燃烧加热部分接纳优质Q235板材及20#钢管材。优点是大燃烧室 ，锅炉炉膛热负荷小。受热面积大 ，体积小 ，结构紧凑 ，并且容水量小 ，升温速度快。加之在上部连为一体的负压蒸发室 ，性能稳定 ，运行可靠。由于负压蒸发室空间较大 ，插入的换热器 ，可凭据用户的需求制造。一般卧式锅炉均接纳直管型换热器 ，两端封头和接管可以拆卸 ，便当用户维护保养 ，清洗换热器水管。
2.换热器的制造与结构：换热器接纳不锈钢材质 ，以管制方法插入负压蒸发室内 ，两端用法兰连接。其优点：拆卸便当 ，更换简单、不易腐化、便于保养清洗 ，经久耐用。
3.自动化控制：控制部分选用先进控制器 ，自动检测炉水温度 ，出水温度；自动检测燃烧器和炉体内部的故障；通过程序设定可控制燃烧时间；能够正确地凭据负荷的变革 ，自动调解燃烧全历程 ，减少因负荷的变革引起的启动与停止的次数 ，使锅炉正常的运行 ，减少启停时吹扫热的损失。
4.燃烧设备：由于燃气真空热水锅炉的特殊设计 ，凭据燃料类型及用户需求 ，通过专用装置板 ，可配置种种进口、国产的燃油、燃气燃烧器。
1.宁静可靠：真空相变锅炉因其介质流通系统的压力低于大气压力 ，机组运行时的内部绝对压力为0.02～0.08MPa ，机组处于真空状态 ，因而不会爆发爆炸。
2.可一机多用：一台锅炉（也称热水机组）可配置多个换热器 ，供应差别温度、差别用途的热水 ，如中央空挪用水、卫生热水、工艺热水等。
3.热效率高：接纳三回程结构 ，第二回程烟管接纳螺纹烟管 ，强化传热 ，第三回程烟管接纳光烟管 ，有效降低烟气流动阻力。受热面大 ，热媒温度低 ，传热温差大 ，排烟温度低。奇特的湿背回燃室结构 ，摒弃了古板耐火隔热质料 ，大幅降低机组前烟室温度 ，再加上整机接纳优质硅酸铝保温 ，使得机组热损失降至极限 ，整机热效率抵达92%以上。炉体永不结垢 ，能长年坚持高效率运行。
4.使用寿命长：锅炉内部不爆发结垢 ，增加了锅炉使用的寿命 ，是一般锅炉寿命1.5～2倍�；蝗绕鞑糠纸幽刹恍飧止苤圃� ，耐腐化 ，设计使用寿命在20年以上。
5.控制准确：凭据外界负荷变革 ，全自动调理运行 ，热水温度可在20～90℃之间自由设定 ，设定后机组能自动调理温度 ，确保恒温。
6.高标准配置：锅炉燃烧及控制系统元器件均接纳进口优质配件 ，如：德国威索燃烧机或意大利百得、利雅路燃烧机；德国SEMIENS触摸屏、PLC可编程控制器等 ，性能可靠 ，运行维护用度低�；槿刃矢� ，节省燃料费；全自动运行 ，不需要专业操作人员 ，节约人工用度；不需年检 ，维护治理用度低。
7.装置便当：机组接纳内置热交换器 ，系统上无须配备水处理、换热器等外部设备 ，只需接通外部管路即可使用 ，装置要求及用度大大降低。
8.直管换热 ，保养便当：真空热水机组内置热交换器的换热管接纳不锈钢管直管制 ，纵然机组经过恒久运行传热管内部有污垢保存 ，只需拆开两端水室封头 ，用毛刷进行简单机械清洗即可。
9.切合环保要求：燃料完全燃烧 ，烟尘排放极低；二次燃烧 ，有效抑制NOX生成；炉膛背压低 ，燃烧噪音小。
| 真空热水锅炉 | |||||||
| 型号规格 | 额定热功 率(MW) |
额定事情 压力(MPa) |
额定出水 温度(℃) |
额定回水 温度(℃) |
适用燃料 | 在线订购 | 水容量(L) |
| ZWNS0.35-85/60-Y、Q | 0.35 | -0.02 | 85 | 60 | 轻油 重油 天然气 都会煤气 焦炉煤气 |
 |
1340 |
| ZWNS0.48-85/60-Y、Q | 0.48 | |
2000 | ||||
| ZWNS0.6-85/60-Y、Q | 0.6 | |
2400 | ||||
| ZWNS0.7-85/60-Y、Q | 0.7 | |
2500 | ||||
| ZWNS1.05-85/60-Y、Q | 1.05 | |
3250 | ||||
| ZWNS1.4-85/60-Y、Q | 1.4 | |
3950 | ||||
| ZWNS1.75-85/60-Y、Q | 1.75 | |
4920 | ||||
| ZWNS2.1-85/60-Y、Q | 2.1 | |
5950 | ||||
| ZWNS2.8-85/60-Y、Q | 2.8 | |
7430 | ||||
| ZWNS3.5-85/60-Y、Q | 3.5 | |
9250 | ||||
| ZWNS4.2-85/60-Y、Q | 4.2 | |
10340 | ||||
| ZWNS5.6-85/60-Y、Q | 5.6 | |
12167 | ||||
| ZWNS7-85/60-Y、Q | 7 | |
13986 | ||||
